钢制浮标的浮标体为整体全密封焊接钢结构。钢制浮标的钢板采用的是CCSB级钢，所有组合型材CCSB级钢焊制。一般轧制型材采用Q235钢。 底板、锥台板和侧壁板的焊缝均用低氢型碱性焊条焊接。

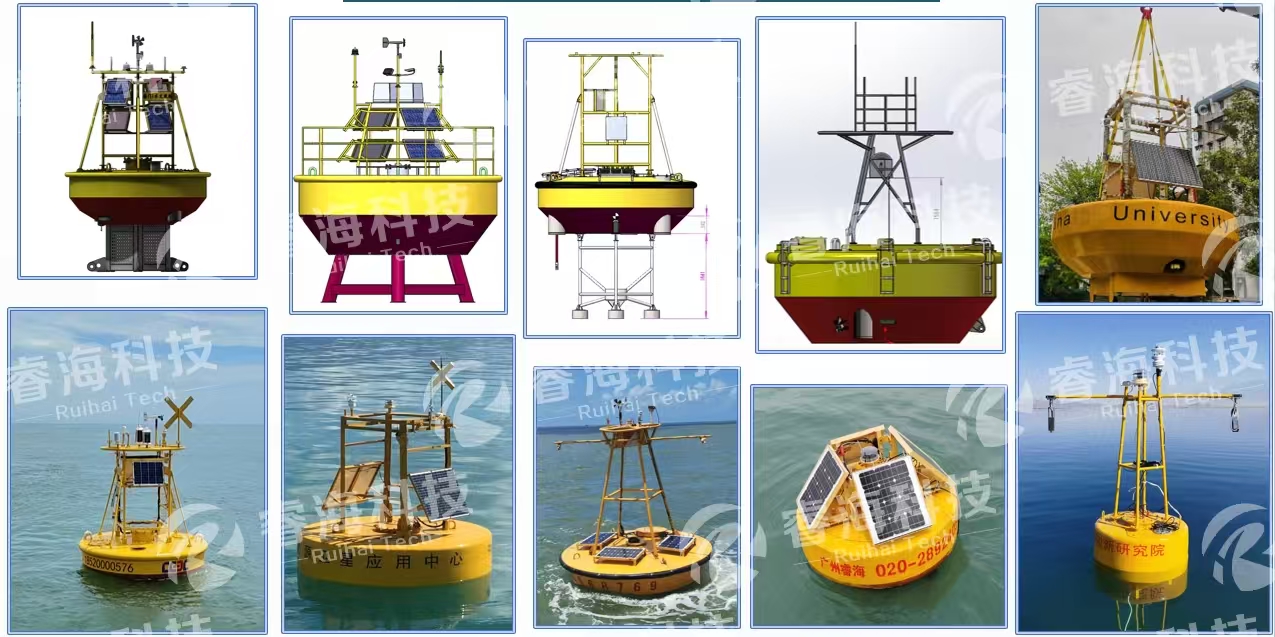

提供各种规格(1.5米、3米、5米、6米、10米)浮标观测系统。
》》咨询钢制浮标价格，找钢制浮标生产厂家，欢迎致电广州睿海海洋科技有限公司。

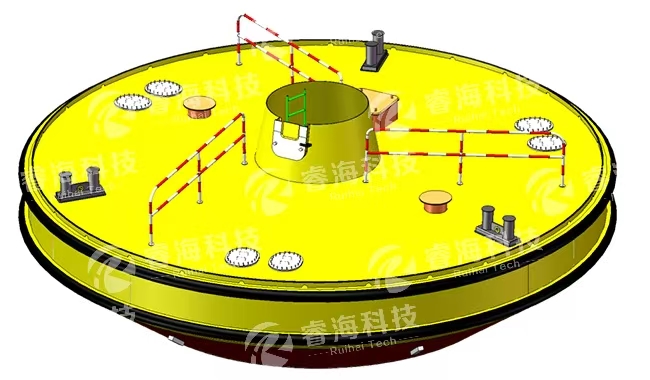

钢制浮标体为直径10米的圆盘型浮体，其主要尺度如下：
● 最大直径：10.4米
● 浮标直径：10.0米
● 浮标型深：2.2米
● 设计吃水：0.95米
● 梁 拱：0.2米
● 仪器舱直径：6.3米
● 平底直径：6.5米
● 舭部升高：1.0米
● 舭部倾角：29.7°
● 小平台距基线：9.4米
钢制浮标的浮标体为整体全密封焊接钢结构。钢制浮标的钢板采用的是CCSB级钢，所有组合型材CCSB级钢焊制。一般轧制型材采用Q235钢。 底板、锥台板和侧壁板的焊缝均用低氢型碱性焊条焊接。
10米钢制浮标部分构件用料
序号
名称
板厚(mm)
加强筋
1
底部(中央梯道)
10，20
-
2
底部(仪器、电池室)
10
-
3
舭部
8
∠100x63x8
4
舷侧
8
∠75x50x6
5
甲板
8
∠75x50x6
6
水密舱壁
6
∠75x50x6
7
桅杆
8，6
-

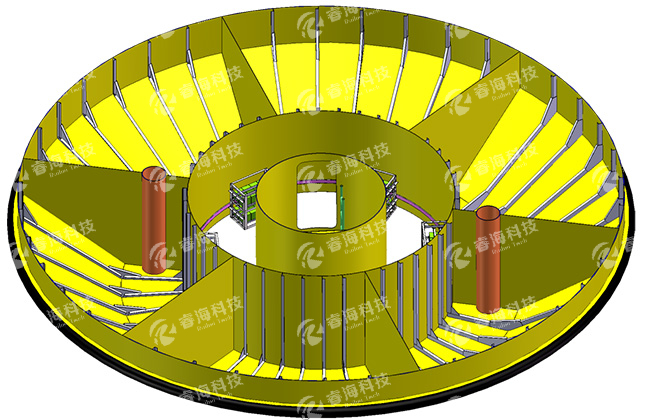

钢制浮标中部由一道周向的水密壁和两道径向的水密壁及桅杆下部划分为电池室和仪器室。钢制浮标的外部由六道径向水密壁与舷侧板构成六个浮力舱，每个浮力舱容积为12.58m2。电池室和仪器室包围着下围室。

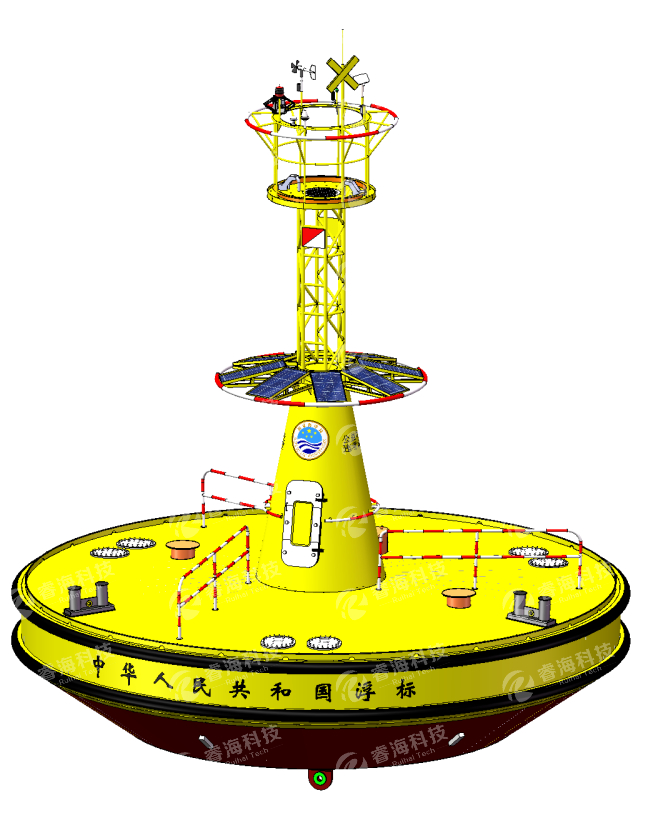

从甲板往上与下桅室相对应的是上桅室，再往上是圆柱形和锥形组成的柱形桅，桅顶上设有小平台，小平台上可安装太阳能电池、锚灯、GPS天线、避雷针及各种传感器等。
电池室舱底布置有蓄电池，电池用隔板和盖板固定牢靠。 仪器室设一钢制工作台，可安装采集系统、通信系统、及其他设备的控制机箱。
钢制浮标体底部在花纹钢板下面放置有GB676-78/20-190压载铁或其他压舱材料。

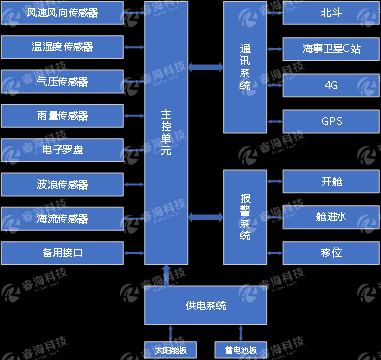

主控系统组成框架图
主控单元配置
数据存储
高达16GB
工作频率
高达1000Hz
模拟量测量端口
16个单端或8个差分，24-bit ADC，(可扩展端口)
数字端口
5个RS232 (可扩展端口)
工作时间间隔
10分钟，30分钟，1小时，3小时，6小时可选
海洋资料浮标项目的测量范围、准确度和采样时间
测量项目
测量范围
传感器准确度
采样时间
备注
风速
1~100m/s
±0.3m/s
2s
风向
0~ 360°
±3°
2s
气温
-80~ +60℃
±0.226℃ (@℃)
2s
相对湿度
0~ 100%RH
±1% RH (@20℃, 0-90%RH)
2s
气压
500 ~ 1100mb
±0.3 mb (@20℃)
2s
降雨量
0~ 250mm
±1mm
10min
波高
0~20m
示值±2%
0.25s
捷联算法，波浪在线计算，体积小，功耗低
波周期
2~25s
示值±2%
0.25s
捷联算法，波浪在线计算，体积小，功耗低
波向
0~ 359°
±5°
0.25s
捷联算法，波浪在线计算，体积小，功耗低
流速
±20m/s(最大)
±0.005m/s
3min
广州睿海海洋科技有限公司作为专业的钢制浮标生产厂家，同时提供各种规格(1.5米、3米、5米、6米、10米)浮标观测系统
